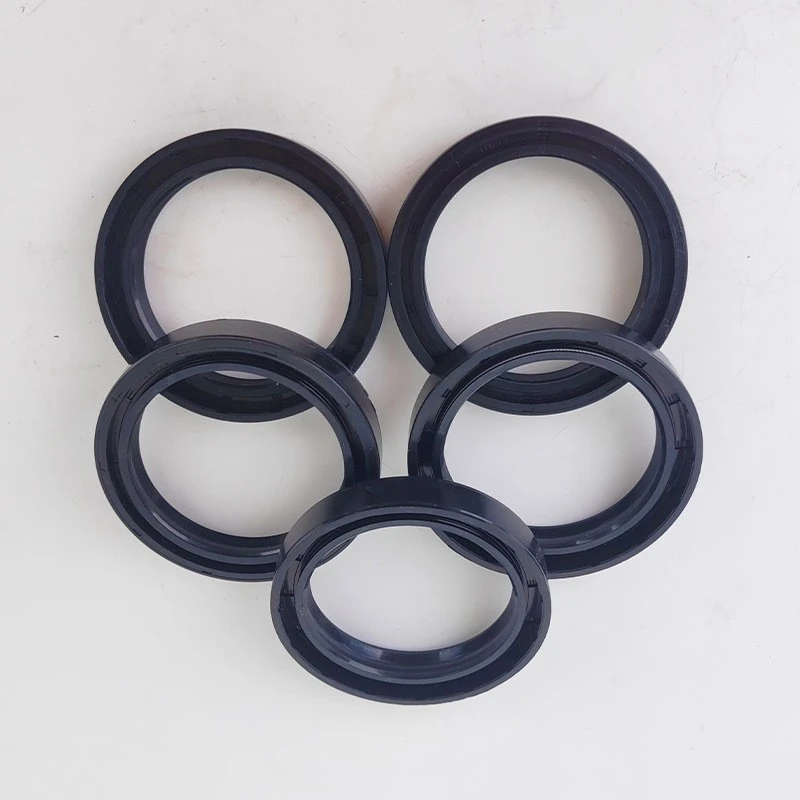

カスタム U- カップ シール



カスタム U{0}} カップ シールは、非標準寸法、特定の高圧定格、または特殊な化学的適合性を必要とするかどうかにかかわらず、標準カタログ パラメータの範囲外で動作する機器向けに設計されています。-



当社はゴム シールの直接メーカーとして、お客様の 2D/3D 図面、技術仕様、または物理サンプルに厳密に従ってカスタム U カップ シールを製造しています。{0}プロトタイプの開発から大量生産に至るまで、すべてのシールには制御された寸法加工が施され、安定した動的性能と耐用年数の延長が保証されます。-





油圧シリンダおよび空圧シリンダの故障の多くは、標準シールが実際の溝寸法または動作範囲と正確に適合しないことが原因で発生します。



カスタム U カップ シールは、ハードウェア仕様を正確に一致させることでこれらの制限を解決し、明確な運用上の利点を提供します。



過剰な初期圧縮を排除し、往復ストローク中の摩擦、発熱、早期摩耗を軽減します。



シール リップ全体の接触圧力分布を最適化し、圧力スパイク時の微小漏れを防ぎます。{0}}



精密なギャップ マッチングにより、高価な機械の再設計を必要とせずに高圧押出を防止します。{0}





カスタム-設計されたジオメトリ
当社では、機器を既製のコンポーネントに強制的に適合させるのではなく、お客様の正確なハードウェア パラメータに合わせてシールを機械加工および成形します。{0}{1}サポートされているパラメータは次のとおりです。
内径および外径 (ID/OD)
断面の高さと断面プロファイル-
リップの角度、厚さ、非対称性 (特定のロッド/ピストンのダイナミクス用)
溝の深さ、幅、隙間





流体媒体や動作温度が異なると、特定のエラストマー配合が必要になります。システムの実際の動作条件に基づいて材料を選択します。





シールリップは、流体膜の保持と漏れ防止の間の重要なバランスを制御します。当社のエンジニアリングレビューにより、以下が最適化されます。



リップ干渉と接触応力により、低い離脱摩擦を維持します。



エッジ半径とトリミングプロファイルにより、戻りストローク中にスムーズな油膜戻りが保証され、空運転や鳴きが防止されます。



高圧システム用のバックアップ リングの統合。使用圧力が標準しきい値を超えた場合に、はみ出し防止リングを利用します。{0}{1}{1}









精密工具
シールの性能は工具室から始まります。当社の社内金型製造では、重要な工具変数を制御します。-
• キャビティ公差: バッチ間の一貫性を確保するために、厳密な加工制限 (+/-0.02 mm) 内に維持されます。-
• 表面仕上げ: 金型キャビティは鏡面研磨されており (Ra < 0.2 um)、エラストマーへの表面欠陥の転写を防ぎます。
• パーティング ラインの配置: 接触リップでのバリ干渉を防ぐために、アクティブなダイナミック シーリング ゾーンの外側に配置されます。



厳格な検査
すべての生産バッチは、出荷前に体系的な品質管理チェックを受けます。
• 寸法検証: 光学投影とデジタル マイクロメーターを使用して、ID、OD、断面、高さをチェックします。-。
• 材料の完全性: 材料バッチごとの硬度、比重、および引張特性を検証します。
• 目視検査: フローライン、多孔性、またはエッジの欠陥がないか、表面を 100% チェックします。







柔軟な生産:少量のプロトタイプ テストや-大量の量産にも対応します。-



エンジニアリングレビュー:図面を無料で DFM (Design for Manufacturing) レビューして、ツーリング前にリップ応力、溝クリアランス、材料の適合性を評価します。



グローバル物流:ご要望に応じて、カスタム ラベル、プライベート ブランド、バーコード オプションを備えた輸出グレードのパッケージをご利用いただけます。{0}
