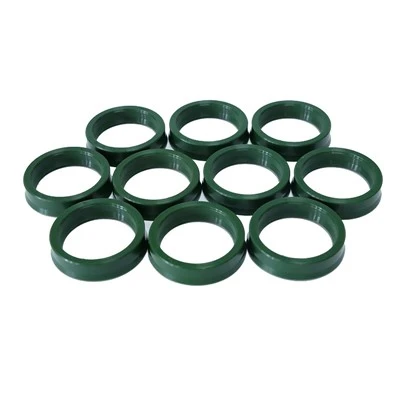

油圧シリンダロッドシールエレメント





材料	HNBR / ポリウレタン(PU) / FKM / PTFE
圧力範囲	40MPaまで
硬度	80-95 ショアA
温度範囲	-30 度～+110 度





最大40MPaの圧力能力

記載されている油圧限界は 40 MPa です。-ロッドの出口では、伸長および収縮中に圧力がシール エッジに直接作用するため、シールはオイルがロッド表面に沿って移動するのを防ぐ必要があります。



ロッド-グランド クリアランスでの押し出し制御

シリンダーに大きな負荷がかかると、ワーキングエッジがロッド{0}}グランドクリアランス-に向かって押されます。サポートされたプロファイルは、特に高負荷ストロークが繰り返される際に、この領域での噛み込みや押し出しに耐えます。-



圧力反転による安定したシール

シリンダが伸びたり、縮んだり、圧力を保持したりすると、負荷の方向が変わります。接触エッジは、局所的に平らになったり変位したりしたままになるのではなく、反転するたびに回復するため、繰り返しサイクルにわたる漏れの制御に役立ちます。





材料

作動油、圧力、温度、および滑り要件に基づいて、HNBR、PU、FKM、または PTFE。



硬度

記載された製品範囲内のエラストマー構成の場合は 80 ～ 95 ショア A。



ロッドとグランドの形状

シール外径、ロッド ID、軸方向幅、リップ形状、溝寸法、非標準プロファイルを図面や物理サンプルに合わせて作成できます。{0}





生産は、指定された HNBR、PU、FKM、PTFE、またはその他の承認された材料の検証から始まります。硬度は、図面または材料仕様に値が指定されている場合にチェックされます。



ロッド-コンタクト ID、グランド-継手の外径、軸方向の幅、リップ/プロファイルの形状が主な寸法チェックポイントです。完成した表面には、バリ、カット、バリ、不完全な成形、およびロッドに跡を付けたり流体膜を中断したりする可能性のある欠陥がないかどうかもチェックされます。



圧縮永久歪み、引張特性、または流体への暴露は、仕様で要求され、試験方法と合格値が指定されている場合にのみチェックされます。承認された部分と拒否された部分は別々に保管されます。発送前に、同一性、数量、表面状態、梱包を確認します。
